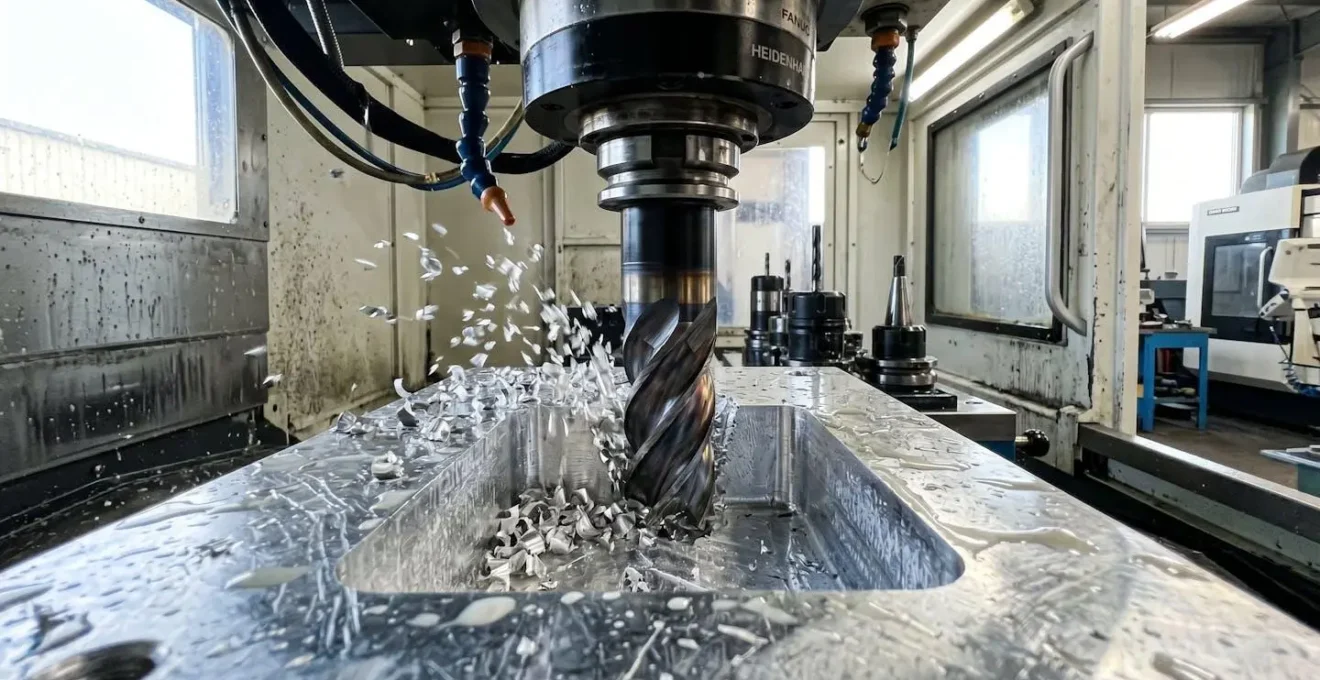

Dans une cavité profonde, qu’est-ce qui fait vibrer la fraise en ébauche ?

Les coûts cachés d’une vibration non maîtrisée s’accumulent rapidement : casse prématurée de fraise carbure, rebut de pièce incluant matière et temps machine, état de surface dégradé nécessitant une reprise en finition, usure accélérée des paliers de broche. Un seul incident représente facilement plusieurs centaines d’euros de pertes directes, sans compter l’immobilisation machine et le retard de livraison.

Face à cette réalité, adopter une méthodologie de diagnostic systématique transforme radicalement votre efficacité. Plutôt que de multiplier les essais aléatoires, vous procédez par élimination structurée : vérification de la chaîne de serrage, ajustement des paramètres de coupe, puis validation de la stratégie d’usinage. Cette approche réduit le temps de résolution de plusieurs heures à quelques minutes tout en garantissant une correction durable.

Pourquoi la cavité profonde amplifie-t-elle les vibrations ?

La géométrie d’une cavité profonde crée des conditions mécaniques particulièrement favorables à l’apparition de vibrations auto-entretenues. Lorsque le rapport entre la profondeur d’usinage et le diamètre de l’outil dépasse certains seuils, la rigidité dynamique de l’ensemble outil-broche diminue drastiquement. Ce phénomène s’explique par l’augmentation du porte-à-faux de la fraise : plus l’outil est en saillie, plus sa fréquence propre de vibration se rapproche des fréquences d’excitation générées par la coupe elle-même.

Le confinement spatial caractéristique d’une cavité profonde limite également l’évacuation des copeaux et complique le refroidissement par arrosage, augmentant les températures de coupe. Comme le rappelle l’article de référence de Techniques de l’Ingénieur sur les vibrations d’usinage, le système Pièce-Outil-Machine forme une chaîne dynamique dont chaque élément contribue à la stabilité globale. La profondeur de la cavité influence directement la capacité de la machine à maintenir la rigidité : les glissières et les paliers de broche subissent des sollicitations déportées croissantes à mesure que l’outil descend.

Les 3 facteurs qui déclenchent la vibration en ébauche

L’analyse des causes de vibration en cavité profonde révèle une réalité souvent méconnue : la longueur de l’outil n’est pas systématiquement le facteur déterminant. Les données recueillies auprès des fabricants d’outils montrent que la majorité des cas de broutage proviennent d’un déséquilibre entre la vitesse de coupe, l’avance par dent et l’engagement radial. Comprendre l’interaction entre géométrie outil, paramètres de coupe et rigidité du système constitue la clé d’un diagnostic rapide et fiable.

La géométrie de l’outil : Le rapport longueur/diamètre, communément désigné par L/D, quantifie la rigidité potentielle d’un outil. Une fraise de diamètre 12 mm avec une longueur utile de 72 mm présente un rapport L/D de 6. Ce seuil marque généralement la frontière au-delà de laquelle les vibrations deviennent difficiles à maîtriser sans adaptation des conditions de coupe. Le diamètre de l’outil joue un rôle fondamental dans cette équation. C’est pourquoi le choix du diamètre de fraise constitue la première décision stratégique lors de la programmation d’une cavité profonde. Privilégier le diamètre maximal compatible avec la géométrie de la pièce réduit mécaniquement le rapport L/D et repousse le seuil d’apparition des vibrations.

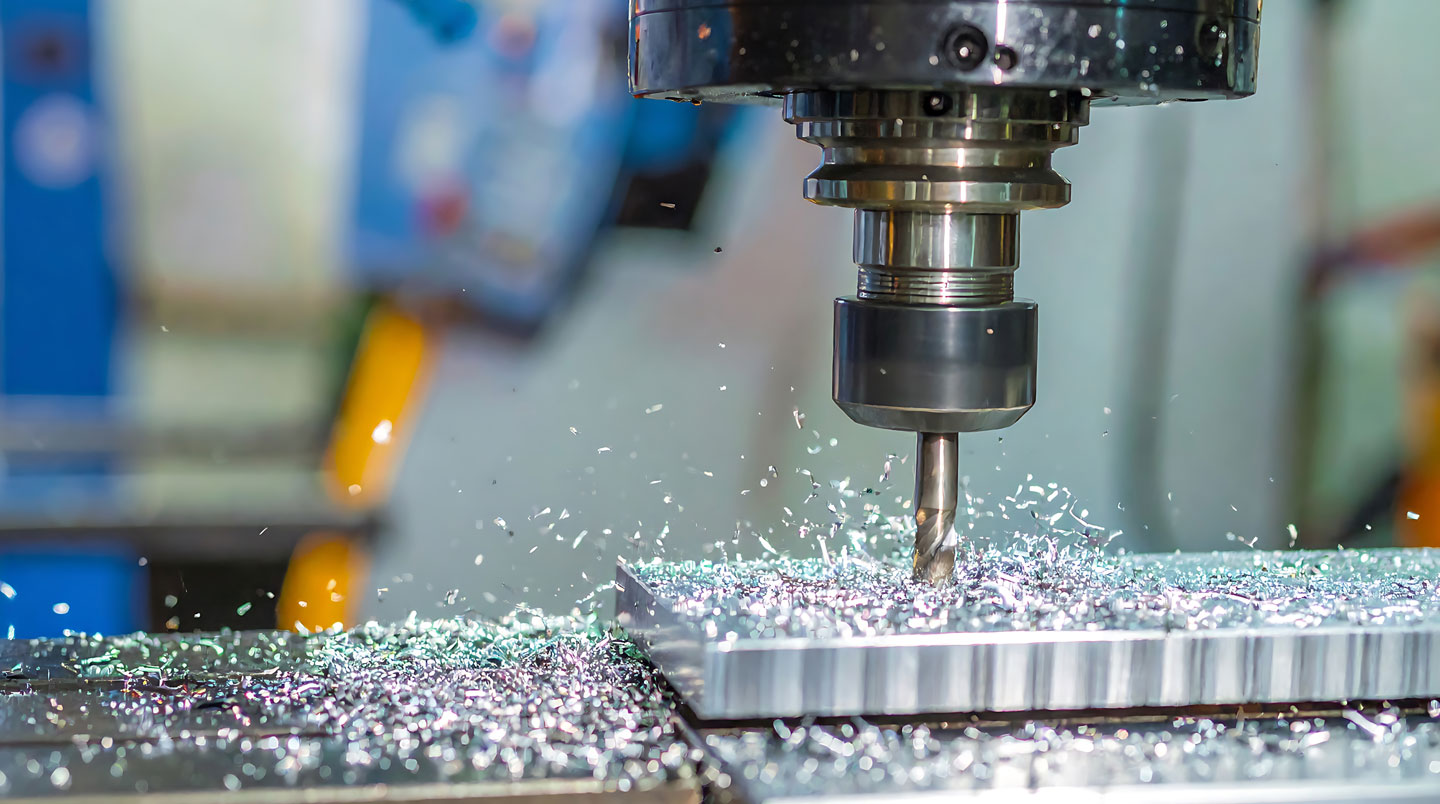

Les paramètres de coupe : L’interaction entre vitesse de coupe, avance par dent et engagement radial détermine la formation du copeau et donc la stabilité du processus. Un copeau trop fin, résultant d’une avance insuffisante, ne coupe pas franchement la matière : il frotte et génère de la chaleur tout en entretenant des vibrations haute fréquence. La vitesse de rotation de la broche influence directement la fréquence d’excitation du système. Lorsque cette fréquence coïncide avec l’une des fréquences propres de l’outil ou de la machine, un phénomène de résonance amplifie brutalement les vibrations. Modifier la vitesse de rotation de 15 à 20% suffit parfois à sortir de cette zone critique et à éliminer totalement le broutage, sans aucune autre modification.

L’engagement radial — portion du diamètre de la fraise effectivement en contact avec la matière — conditionne l’amplitude des efforts de coupe latéraux. Un engagement radial de 100% du diamètre, typique des stratégies de balayage linéaire, sollicite simultanément toutes les dents de l’outil et génère des efforts considérables. Réduire cet engagement à 30-40% du diamètre, comme le permet une stratégie d’ébauche en usinage profond de type trochoïdal, distribue les efforts de manière continue et limite drastiquement les vibrations tout en préservant la productivité globale.

La revue académique Springer sur la détection du broutement en fraisage démontre que cette instabilité dynamique constitue le principal facteur limitant le taux d’enlèvement de matière en usinage de cavités.

La rigidité du système : La chaîne de rigidité débute au point de serrage de l’outil dans la broche. Les pinces ER, largement utilisées pour leur polyvalence, exigent un couple de serrage précis pour garantir la concentricité et éviter tout glissement sous charge. Les valeurs de serrage publiées par SpecsPortal indiquent qu’une pince ER32 accueillant des outils jusqu’à 20 mm nécessite 80 Nm pour prévenir tout déplacement lors d’opérations d’ébauche lourde, tandis qu’une pince ER40 pour des outils jusqu’à 26 mm requiert 130 Nm. L’utilisation d’une clé dynamométrique étalonnée n’est pas un luxe : un serrage insuffisant autorise des micro-déplacements axiaux et radiaux qui initient puis entretiennent des vibrations.

Les mandrins hydrauliques offrent une rigidité de serrage supérieure aux pinces ER classiques, particulièrement appréciée pour les usinages sollicitants. Toutefois, cette rigidité accrue ne compense pas une insuffisance de rigidité du bâti machine ou une usure des paliers de broche. La machine elle-même constitue le maillon souvent négligé : des glissières usées ou des paliers en fin de vie amplifient toutes les vibrations générées par l’outil.

Ébauche en cavité profonde : quelle stratégie d’usinage adopter ?

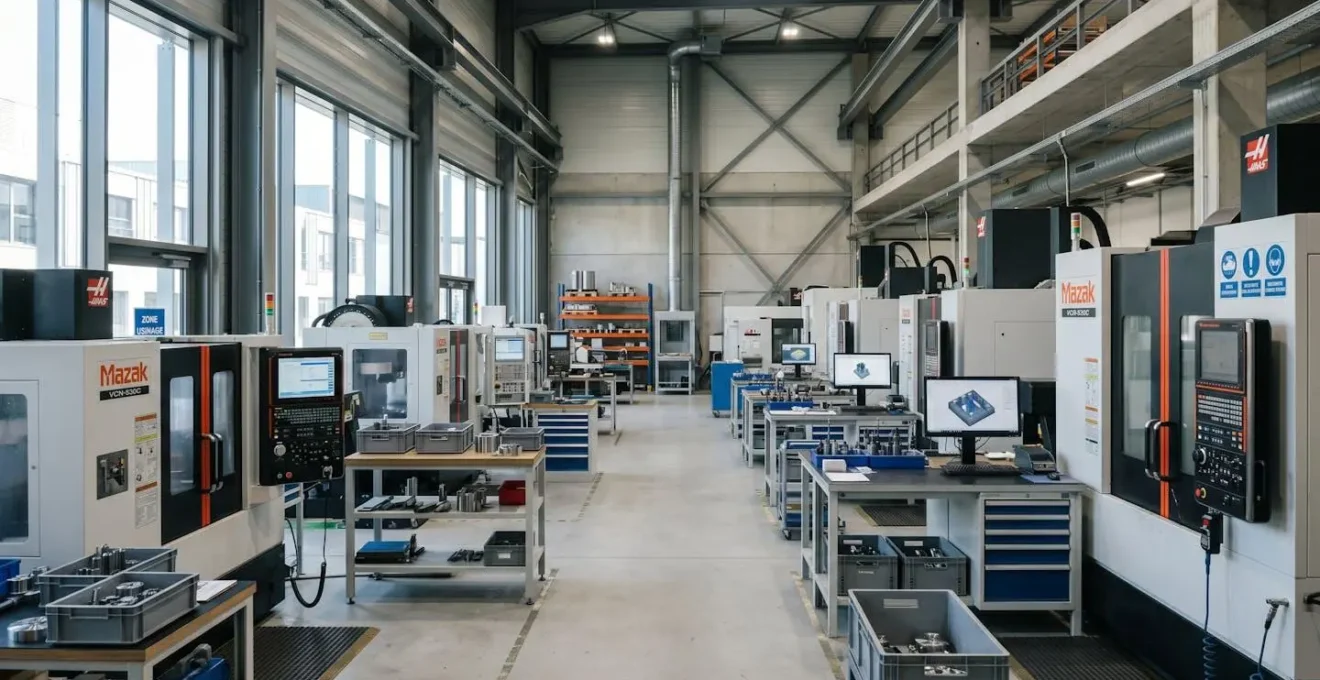

Le choix de la stratégie d’usinage conditionne directement la stabilité du processus en cavité profonde. Trois approches dominent la programmation FAO moderne : la stratégie trochoïdale, l’usinage hélicoïdal et le balayage linéaire classique. Optimiser l’utilisation des fraiseuses en production impose de maîtriser les spécificités de chaque méthode pour sélectionner celle qui équilibre au mieux qualité, productivité et durée de vie outil.

La stratégie trochoïdale maintient un engagement radial constant et faible — typiquement entre 30 et 40% du diamètre outil — tout au long du parcours. Les efforts de coupe restent maîtrisés et réguliers, éliminant les pics d’efforts responsables des vibrations. Le temps de cycle s’allonge généralement de 15 à 25% selon les configurations par rapport à un balayage linéaire, mais la durée de vie de l’outil augmente significativement. L’usinage hélicoïdal combine une descente axiale progressive avec un mouvement circulaire dans le plan horizontal, convenant particulièrement aux matériaux tendres comme l’aluminium.

Ce tableau comparatif fait apparaître des compromis clairs entre productivité et stabilité. Mais comment trancher concrètement pour votre situation spécifique ? Le choix optimal dépend de trois variables critiques : le matériau usiné, la capacité de votre logiciel FAO et vos contraintes de temps cycle.

Pour les aciers durs et l’inox, la stratégie trochoïdale s’impose comme seule approche maîtrisant simultanément efforts de coupe et vibrations. Sur l’aluminium, elle reste préférable si votre FAO la gère, offrant un gain de durée de vie outil jusqu’à 40%. Le balayage linéaire classique ne convient qu’aux matériaux très tendres et aux configurations où le rapport L/D reste modéré, conditions rarement réunies lors de l’ébauche de cavités profondes.

Diagnostic vibration : la méthode pas-à-pas pour identifier la cause

Un opérateur a changé trois fraises consécutives en constatant une vibration persistante sur une cavité d’aluminium 7075, avant de découvrir que le problème provenait d’un serrage de pince ER réalisé à 50 Nm au lieu des 80 Nm recommandés. Ce scénario illustre l’importance d’une démarche diagnostique structurée, permettant d’isoler la véritable cause sans multiplier les tentatives coûteuses.

La méthode proposée repose sur trois étapes séquentielles, chacune ciblant une famille de causes spécifiques. L’ordre d’exécution commence par les vérifications rapides et non destructives (serrage, concentricité) avant de tester les ajustements paramétriques, puis de remettre en question la stratégie globale uniquement si les deux premières étapes n’ont pas résolu le problème.

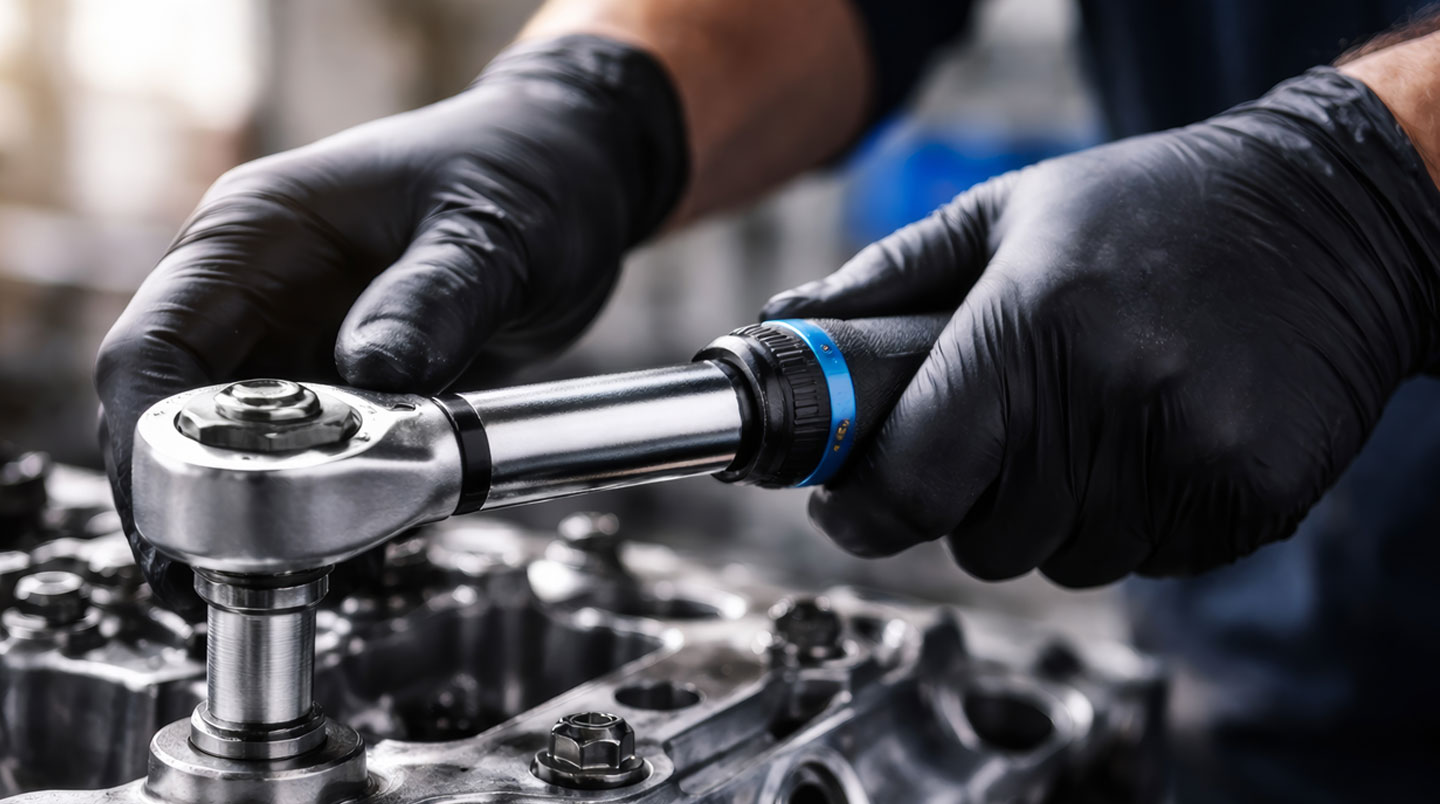

Étape 1 — Vérifier la chaîne outil-broche : Toute investigation débute machine à l’arrêt complet. Inspectez visuellement le cône de l’outil pour détecter tout choc, rayure ou trace de surchauffe. Vérifiez simultanément la propreté du logement conique de la broche : la moindre particule métallique intercalée fausse le contact et dégrade le serrage. Le contrôle du couple de serrage constitue l’étape suivante. Une clé dynamométrique étalonnée permet d’appliquer précisément les valeurs recommandées par le fabricant de pinces. Pour une pince ER32 standard, la valeur de 80 Nm garantit un maintien efficace en ébauche lourde sans distorsion excessive de la pince elle-même. La mesure du faux-rond au comparateur quantifie objectivement la qualité de la concentricité. Un faux-rond supérieur à 0,02 mm signale un défaut de serrage, une usure de la pince ou un problème de concentricité de la broche elle-même.

Étape 2 — Tester l’ajustement des paramètres de coupe : Si la chaîne outil-broche s’avère conforme, orientez le diagnostic vers les paramètres de coupe. Commencez par une réduction de la vitesse d’avance de 20% lors d’une passe test. Si la vibration diminue significativement ou disparaît, vous confirmez que l’avance initiale générait des efforts de coupe excédant la rigidité du système. Testez ensuite une réduction de l’engagement radial à 30-40% du diamètre outil. Une disparition ou une atténuation nette de la vibration confirme que les efforts latéraux sur l’outil dépassaient sa capacité de résistance en flexion. Si les deux premières interventions restent sans effet, testez une augmentation de la vitesse de rotation de 15 à 20% pour décaler la fréquence d’excitation hors de la zone de résonance.

Étape 3 — Valider la stratégie d’usinage et la géométrie outil : Lorsque les ajustements paramétriques échouent à stabiliser l’usinage, réévaluez la géométrie de l’outil. Calculez précisément le rapport L/D effectif : si celui-ci dépasse 6, la vibration résulte probablement d’une rigidité intrinsèque insuffisante de l’outil. La solution impose alors le passage à un outil plus court ou l’adoption d’une fraise à queue renforcée. Si le remplacement de l’outil s’avère impossible, basculez vers une stratégie alternative comme la trochoïdale. Enfin, si toutes les vérifications précédentes n’ont révélé aucune anomalie, interrogez l’état mécanique de la machine elle-même : des paliers de broche usés ou des glissières présentant un jeu excessif nécessitent une intervention de remise en état.

Vos questions fréquentes sur les vibrations en ébauche profonde

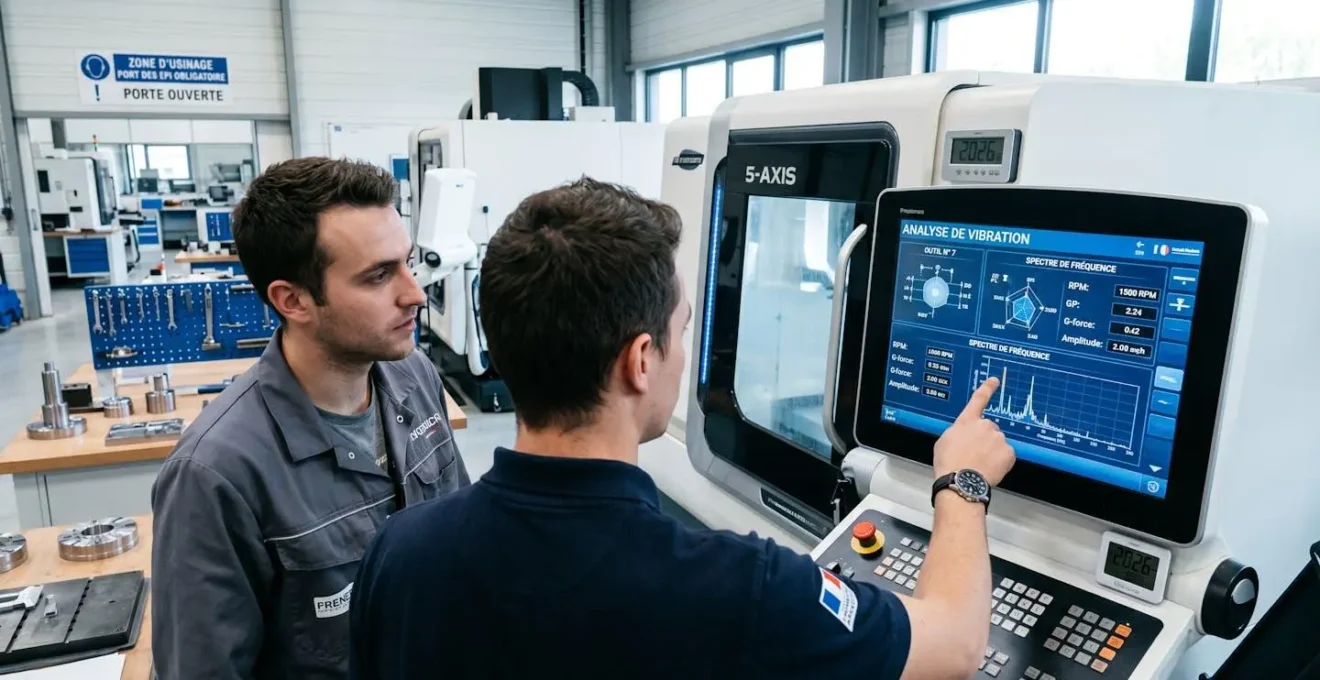

L’évolution rapide des technologies d’usinage CNC ouvre de nouvelles perspectives pour maîtriser les vibrations en cavité profonde. Les systèmes de monitoring vibratoire embarqués, les stratégies d’usinage adaptatif pilotées par intelligence artificielle et les nouveaux revêtements d’outils réduisant les coefficients de frottement transforment progressivement les pratiques d’atelier. Pour découvrir comment ces innovations s’intègrent dans les avancées des technologies d’usinage actuelles et anticiper les méthodes de demain, l’observation attentive des développements technologiques constitue un investissement stratégique pour tout professionnel de l’usinage.

La maîtrise des vibrations en ébauche de cavités profondes repose sur une compréhension fine des interactions mécaniques entre outil, paramètres et machine. Plutôt que d’incriminer systématiquement la longueur de l’outil, une approche diagnostique structurée permet d’identifier rapidement le facteur réellement limitant et d’appliquer la correction la plus efficace. Les gains en qualité, en productivité et en durabilité des outils justifient largement l’investissement initial en formation et en outillage de mesure.
