Les défauts de pièces usinées détectés à la réception dissimulent souvent une réalité méconnue : ils ne résultent pas du transport lui-même, mais de mécanismes physiques de dégradation parfaitement prévisibles. Une surface rayée, une déformation plastique ou une corrosion flash trouvent leur origine dans l’inadéquation entre les contraintes mécaniques du transit et les seuils de tolérance de fabrication.
Cette problématique pousse les industriels à reconsidérer l’emballage comme un maillon actif de la chaîne qualité. Les solutions d’emballage industriel sur mesure d’astic-emballage.fr permettent désormais de traduire des spécifications ISO en cahiers des charges de protection mesurables, transformant un poste de coût en investissement qualité traçable.
La démarche proposée ici repose sur une logique scientifique : identifier les modes de dégradation invisibles, cartographier les tolérances critiques, adapter les flux logistiques aux profils de vulnérabilité, puis mesurer le retour sur investissement par la non-qualité évitée. Des mécanismes invisibles de dégradation aux critères objectifs de protection, l’emballage devient ainsi un système apprenant capable de garantir l’intégrité dimensionnelle et fonctionnelle des pièces.
L’essentiel sur l’emballage industriel sur mesure
- Les défauts de pièces usinées proviennent de phénomènes physiques prévisibles : vibrations harmoniques, condensation, fluage sous charge statique.
- La méthodologie consiste à traduire les tolérances ISO (IT7, Ra 0.8) en seuils de protection mécanique (accélération en G, étanchéité).
- L’optimisation logistique impose de segmenter les flux selon les profils de vulnérabilité et de limiter les transbordements pour les pièces haute précision.
- La traçabilité inverse entre défauts constatés et défaillances d’emballage permet une amélioration continue basée sur des données terrain.
- Le calcul du TCO révèle que les coûts cachés (retards, litiges, rebuts) dépassent largement le coût des pièces endommagées.
Les mécanismes invisibles de dégradation des pièces usinées en transit
Les vibrations harmoniques constituent le premier facteur de dégradation. Lors du transport routier ou maritime, les fréquences de résonance transmises aux pièces génèrent des micro-mouvements répétés. Sur une surface usinée avec une rugosité Ra 0.8, ces oscillations provoquent des micro-rayures invisibles à l’œil nu mais mesurables au rugosimètre.
Le calage standard échoue précisément parce qu’il absorbe les chocs ponctuels mais laisse passer les vibrations continues. Une pièce maintenue par des mousses génériques subit des accélérations supérieures à 2G sur des trajets de plus de 500 km, dépassant le seuil critique pour les surfaces de précision. Les données du secteur photovoltaïque révèlent qu’un taux de dégradation annuel stabilisé de 0,35% à 0,4% pour les modules N-type résulte en partie de ces contraintes mécaniques cumulatives pendant la logistique.
La condensation en conteneur maritime génère une corrosion flash sur les aciers non revêtus. Les variations thermiques entre le jour et la nuit créent des écarts de température supérieurs à 15°C par heure. L’humidité relative atteint alors 95%, déposant un film d’eau sur les surfaces métalliques. Sans protection VCI (Volatile Corrosion Inhibitor), les premières traces de rouille apparaissent en moins de 48 heures.
| Type de contrainte | Effet sur les pièces | Seuil critique |
|---|---|---|
| Vibrations harmoniques | Micro-rayures surface | > 2G accélération |
| Charge statique | Déformation plastique | > 120h empilage |
| Variations thermiques | Condensation/corrosion | ΔT > 15°C/h |
La déformation plastique par fluage sous charge statique prolongée affecte les pièces minces empilées sur palettes. Au-delà de 120 heures d’empilage sur trois niveaux, les contraintes de compression dépassent la limite élastique de certains alliages d’aluminium. La pièce conserve une déformation résiduelle de 0.2 mm, incompatible avec les tolérances de montage.
Analyse des défaillances dans l’aéronautique composite
Le groupe POTEZ a identifié que les structures composites monolithiques ou sandwich nécessitent une maîtrise complète de la chaîne d’approvisionnement pour éviter les dégradations. L’investissement dans des capacités logistiques dédiées a permis d’améliorer significativement l’efficacité et la compétitivité en réduisant les défauts dus au transport. Cette approche démontre que la vulnérabilité des matériaux composites aux chocs thermiques et mécaniques impose une refonte complète des protocoles d’emballage, avec des conteneurs climatisés et des calages sur mesure reproduisant la géométrie exacte des pièces.
La contamination croisée par migration de particules dans les emballages collectifs inadaptés constitue le dernier mécanisme majeur. Lorsque des pièces brutes et des pièces finies cohabitent dans le même container, les copeaux résiduels se déplacent sous l’effet des vibrations. Ces particules métalliques se logent dans les filetages ou les alésages, compromettant l’étanchéité des assemblages.
L’observation microscopique des surfaces endommagées révèle des motifs directionnels caractéristiques. Les rayures s’orientent perpendiculairement à l’axe principal de vibration, formant des réseaux parallèles d’une profondeur de 5 à 15 micromètres. Cette signature permet de remonter à la source : vibration basse fréquence du châssis, résonance du calage, ou frottement entre pièces mal individualisées.
Cartographier les tolérances de fabrication pour définir les seuils de protection
La lecture des plans de définition selon la norme ISO 2768 constitue le point de départ de toute stratégie d’emballage scientifique. Le cartouche du dessin technique indique la classe de tolérance générale : fine (f), moyenne (m), grossière (c) ou très grossière (v). Chaque classe définit des intervalles dimensionnels qui déterminent les contraintes mécaniques admissibles pendant le transport.
Les spécifications géométriques cachées nécessitent une analyse plus fine. Une surface de référence avec un indicateur de planéité de 0.05 mm sur 100 mm impose des contraintes d’emballage drastiques. Toute pression ponctuelle supérieure à 0.5 bar risque de créer une déformation locale permanente. Le concepteur d’emballage doit alors prévoir un appui réparti sur l’intégralité de la surface.
Les tolérances individuelles ne sont pas fournies, le concepteur doit s’assurer que les produits fabriqués selon les dessins fonctionneront correctement
– Eurotools Ltd, Guide ISO 2768-mK
La correspondance entre classes de tolérance ISO et accélérations de choc admissibles repose sur des calculs de résistance des matériaux. Une pièce en classe fine (f) avec une tolérance de ±0.05 mm sur 30 mm ne tolère qu’une accélération maximale de 1.5G. Au-delà, les déformations élastiques cumulées risquent de faire sortir la dimension hors intervalle de tolérance.
| Classe ISO | Précision | Tolérance type | Accélération max |
|---|---|---|---|
| Fine (f) | ±0.05mm | 0-30mm | 1.5G |
| Moyenne (m) | ±0.1mm | 0-30mm | 3G |
| Grossière (c) | ±0.2mm | 0-30mm | 5G |
Le budget de dégradation acceptable sur la chaîne logistique complète s’obtient par cumul des contraintes. Si la tolérance totale est de 0.1 mm et que l’usinage consomme déjà 0.04 mm de dispersion, il reste 0.06 mm de marge. Le transport ne doit donc générer aucune déformation supérieure à 0.03 mm pour conserver un coefficient de sécurité de 2.
Méthodologie d’extraction des zones critiques depuis un plan de définition
- Identifier les mentions ISO 2768 dans le cartouche du dessin technique pour déterminer la classe de tolérance générale applicable
- Repérer les tolérances individuelles spécifiées hors normes générales, signalant les dimensions critiques pour la fonction de la pièce
- Analyser les spécifications géométriques cachées telles que planéité, perpendicularité ou cylindricité non explicitement cotées
- Calculer l’intervalle de tolérance IT pour chaque dimension critique en fonction de la classe et de la plage dimensionnelle
- Convertir les tolérances en contraintes d’emballage mesurables, notamment les accélérations admissibles en G et les pressions de contact maximales
La traduction des exigences fonctionnelles en performances d’emballage impose une approche inverse. Un joint torique logé dans une gorge doit conserver une compression radiale de 15% ±3% pour garantir l’étanchéité. L’emballage doit donc empêcher toute déformation de la gorge supérieure à 0.02 mm. Cette contrainte se traduit par un calage individuel en mousse à mémoire de forme, avec une densité minimale de 45 kg/m³.
L’évolution normative récente renforce ces exigences. La norme générique NF EN ISO 22081 remplace l’ISO 2768-2 depuis 2024, harmonisant les tolérances géométriques générales avec les pratiques de conception numérique. Cette mise à jour impose une révision des cahiers des charges d’emballage pour les pièces produites selon les nouveaux standards.
Structurer les flux logistiques selon les profils de vulnérabilité
La segmentation des pièces par profil de vulnérabilité transforme l’approche logistique. Les pièces haute précision avec des tolérances IT6 ou IT7 nécessitent un transport dédié, sans transbordement. Chaque manipulation supplémentaire multiplie par 1.8 le risque de choc dépassant les 2G admissibles. Le routage direct usine-client devient alors une exigence technique, pas seulement économique.
Les règles de limitation de transbordement s’appuient sur des seuils quantifiés. Une pièce avec une surface de référence Ra 0.4 ne tolère qu’un seul transbordement sur un parcours inférieur à 1000 km. Au-delà, la probabilité cumulée de micro-rayures dépasse 15%, un taux incompatible avec les standards aéronautiques ou médicaux. Le choix du transporteur intègre donc des critères de performance mécanique, mesurés par accéléromètres embarqués.
| Profil pièce | Vulnérabilité principale | Mode transport | Limite empilage |
|---|---|---|---|
| Haute précision | Vibrations >2G | Transport dédié | 2 niveaux max |
| Surface critique | Contamination | Conteneur fermé | Sans contact |
| Grande dimension | Déformation | Plateau spécial | Non empilable |
Le dimensionnement des lots et les contraintes d’empilage reposent sur les limites mécaniques réelles des matériaux. Un arbre de transmission en acier 42CrMo4 de diamètre 80 mm et longueur 1200 mm tolère une charge de 250 kg sans déformation. L’emballage palette ne doit donc jamais dépasser deux niveaux, même si la résistance de la palette elle-même le permettrait. Cette règle s’intègre dans les solutions de manutention industrielle pour garantir la cohérence de la chaîne.

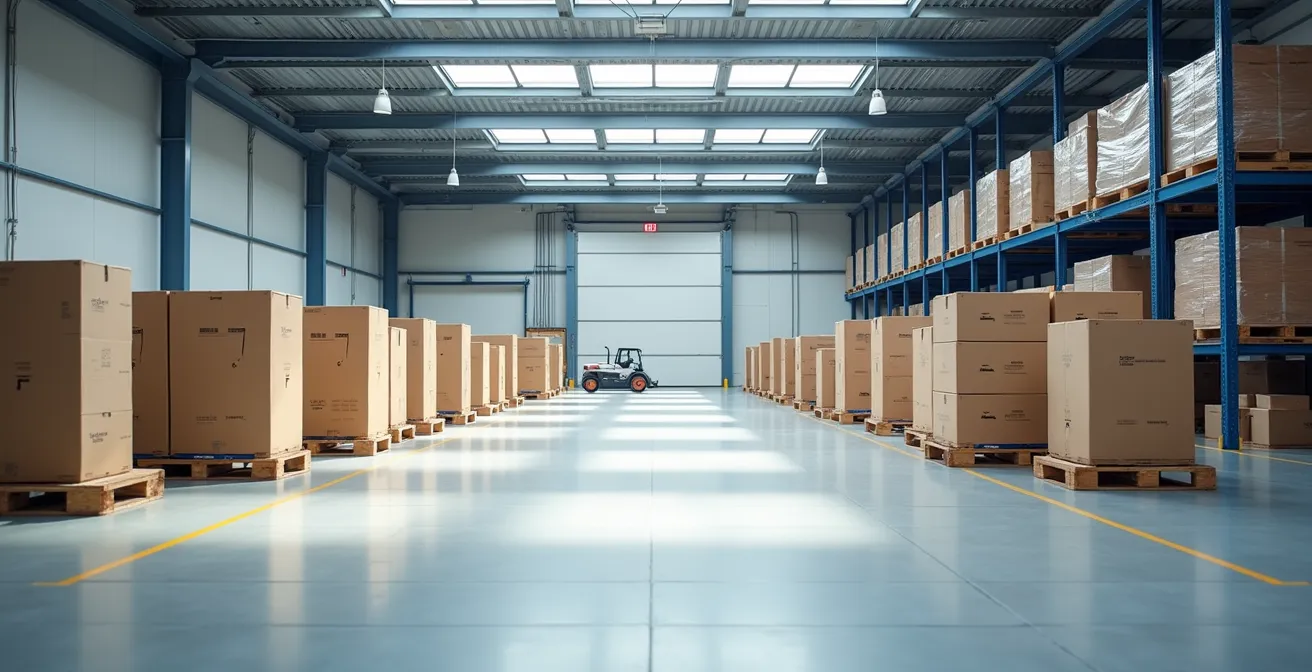

La synchronisation supply chain minimise les temps de stockage intermédiaire dans les zones non contrôlées. Un entrepôt logistique standard présente des variations thermiques de 10 à 25°C selon les saisons, sans régulation hygrométrique. Les pièces y transitant plus de 72 heures s’exposent à la condensation. Le flux tendu avec délais de transit inférieurs à 48 heures devient alors une spécification technique, comparable à une exigence de température dirigée.
L’optimisation des flux impose également de reconsidérer les modes de transport selon les profils de risque. Le transport maritime génère des contraintes spécifiques : exposition saline, variations thermiques extrêmes entre pont et cale, durées de transit dépassant 30 jours. Les pièces sensibles à la corrosion nécessitent des conteneurs à atmosphère contrôlée, avec des sachets dessiccants dimensionnés pour absorber l’humidité sur l’intégralité du parcours.
Les nouvelles réglementations renforcent ces contraintes. Les données britanniques montrent que 63% des collisions mortelles impliquant des poids-lourds résultent de défaillances mécaniques ou de surcharges. Cette statistique justifie le respect strict des limites d’empilage calculées, non seulement pour protéger les pièces mais aussi pour garantir la sécurité du transport.
Établir la traçabilité inverse entre défauts constatés et défaillances d’emballage
La codification des modes de défaillance observés au contrôle réception transforme les données qualité en leviers d’amélioration. Chaque non-conformité se classe selon une nomenclature standardisée : RY pour rayures, DF pour déformations, CR pour corrosion, CT pour contamination. Cette codification permet d’identifier les récurrences et de corréler les défauts avec les séquences logistiques.
L’analyse de corrélation entre types de défauts et séquences logistiques repose sur la traçabilité des lots. Un taux de rayures de 8% sur les pièces transitées par le hub de Lyon, contre 2% pour celles livrées en direct, révèle un problème localisé. L’investigation identifie un transbordement manuel avec un chariot élévateur dont les fourches non protégées heurtent les caisses. La mise en place de protections en polyéthylène réduit le taux à 1.5%.
Système de gestion de la sécurité dans l’industrie chimique
Le plan de modernisation des sites SEVESO impose un recensement systématique des ouvrages avec établissement d’un dossier technique, programme d’inspection adapté et actions correctives. Cette méthodologie de surveillance des mécanismes de dégradation s’applique aux réservoirs, canalisations et instrumentation de sécurité. Transposée à l’emballage industriel, elle démontre l’efficacité d’un suivi documenté des défaillances pour anticiper les ruptures de protection avant qu’elles n’impactent les pièces transportées.
La mise en place d’indicateurs d’alerte précoce permet d’agir avant que les défauts ne se généralisent. Un taux de non-conformité par type d’emballage supérieur à 5% déclenche un audit de la chaîne logistique. Pour les transporteurs, un taux de dommages supérieur à 3% sur trois mois consécutifs entraîne une révision du contrat avec obligation de mesures correctives.
Le cycle d’amélioration continue révise les spécifications d’emballage en fonction des défauts réels du terrain. Les données de trois mois de contrôle réception alimentent une base de connaissances. Les modes de défaillance récurrents font l’objet de plans d’action spécifiques : renforcement des calages pour les rayures, ajout de films VCI pour la corrosion, réduction des hauteurs d’empilage pour les déformations.
| Type défaut | Taux détection | Origine probable | Action corrective |
|---|---|---|---|
| Micro-fissures | 15-20µm | Stress mécanique | Renfort membrane |
| Corrosion flash | < 48h | Humidité transit | Film barrière VCI |
| Déformation | > 0.2mm | Charge statique | Calage renforcé |
La traçabilité inverse nécessite également une collaboration étroite avec les transporteurs. L’installation de data loggers sur les palettes enregistre les températures, l’humidité et les chocs pendant le transit. Ces données objectives permettent de distinguer les défauts liés à l’emballage de ceux causés par des conditions de transport exceptionnelles, comme un retard générant 96 heures de stockage non climatisé au lieu des 24 heures prévues.
À retenir
- La codification systématique des défauts permet de corréler les non-conformités avec les séquences logistiques spécifiques
- Les indicateurs d’alerte précoce déclenchent des audits dès que le taux de non-conformité dépasse 5%
- L’utilisation de data loggers fournit des données objectives pour distinguer les défaillances d’emballage des conditions de transport
- Le cycle d’amélioration continue révise les spécifications d’emballage tous les trimestres selon les défauts terrain
Mesurer le retour sur investissement par la métrologie de la non-qualité évitée
La cartographie complète des coûts cachés révèle l’ampleur financière de la non-qualité liée à l’emballage. Un retard de production chez le client généré par une pièce endommagée coûte entre 500€ et 5000€ par heure selon le secteur. La gestion des litiges mobilise des ressources commerciales et qualité pendant 8 à 15 heures par dossier. Les expertises contradictoires ajoutent 800€ à 2000€ de frais externes. Les re-expéditions doublent les coûts logistiques initiaux.
Le calcul du coût du risque multiplie la probabilité de défaut par l’impact moyen et le volume annuel. Un fabricant expédiant 10 000 pièces par an avec un taux de dommage de 3% et un coût moyen de litige de 1200€ supporte un coût annuel de non-qualité de 360 000€. Ce montant dépasse souvent de 5 à 10 fois l’investissement requis pour un emballage sur mesure adapté.
Les sanctions réglementaires amplifient ces coûts pour certaines catégories de pièces. Le transport de composants classifiés ou de pièces avec traitements de surface dangereux impose des contraintes spécifiques. Une amende maximale de 30 000€ pour transport de marchandises dangereuses non autorisées selon le Code des Transports 2024 s’ajoute aux coûts directs de dommages. La conformité réglementaire devient alors un critère de conception de l’emballage, au même titre que la protection mécanique.
L’utilisation d’outils tels que la simulation numérique permet de faciliter le processus de conception via l’optimisation de design
– Knauf Industries, Centre ID Lab
La comparaison TCO (Total Cost of Ownership) entre emballage standard et emballage sur mesure quantifie le gain réel. L’emballage standard coûte 15€ par pièce mais génère 3% de dommages à 1200€ unitaire, soit 36€ de coût moyen de non-qualité. L’emballage sur mesure coûte 45€ mais réduit les dommages à 0.5%, soit 6€ de coût de non-qualité. Le gain net atteint 21€ par pièce, amortissant le surcoût dès 1.5 expédition.
L’intégration dans les calculs de prix de revient et marges transforme l’emballage en variable de compétitivité. Un fabricant réduisant son taux de rebut de 3% à 0.5% améliore sa marge nette de 2.5 points. Cette amélioration justifie des investissements en outillages d’emballage spécifiques, qui permettent ensuite de automatiser la production d’emballages et de réduire les coûts unitaires à long terme.
Méthodologie de calcul du TCO emballage optimisé
- Identifier tous les coûts cachés incluant les retards de production chez le client, la gestion des litiges commerciaux et les expertises techniques
- Calculer la probabilité de défaut selon le profil de pièce, le mode de transport et la distance parcourue
- Évaluer l’impact moyen par incident en intégrant les arrêts de ligne, les rebuts de pièces et les retours clients avec pénalités
- Comparer le coût total d’un emballage standard incluant la gestion des défauts avec le coût d’un emballage sur mesure réduisant les taux de dommage
- Intégrer l’emballage comme variable stratégique dans les calculs de prix de revient pour objectiver son impact sur les marges
La métrologie de la non-qualité évitée établit un lien direct entre investissement emballage et performance financière. Les tableaux de bord intègrent désormais des KPI spécifiques : coût de la non-qualité par euro d’emballage, taux de retour client lié au transport, délai moyen de résolution des litiges. Ces indicateurs permettent de piloter l’emballage comme un centre de profit indirect, générateur de valeur par la prévention des pertes.
Questions fréquentes sur l’emballage industriel pour pièces usinées
Quelles tolérances appliquer pour les constructions soudées ?
La norme ISO 13920 Classe B s’applique aux constructions soudées, avec des tolérances dimensionnelles variant de ±1mm pour les dimensions de 2 à 30mm jusqu’à ±16mm pour les dimensions atteignant 20000mm. Ces tolérances déterminent les contraintes d’emballage admissibles et les niveaux de protection requis pendant le transport.
Comment mesurer la perpendicularité des faces de coupe ?
Les mesures de perpendicularité doivent être effectuées sur des faces débarrassées d’oxydes et de scories, en dehors des zones comportant des défauts visibles selon la norme ISO 9013. L’utilisation d’un équerre de précision ou d’une machine à mesurer tridimensionnelle garantit la fiabilité des résultats, essentiels pour dimensionner correctement les calages d’emballage.
Quelle zone éviter pour les mesures sur pièces pliées ?
La mesure doit s’effectuer à 5mm maximum de la zone affectée par la déformation du pli, dans la partie non-déformée de la pièce. Cette zone affectée thermiquement présente des contraintes résiduelles qui faussent les mesures dimensionnelles et doivent être prises en compte lors de la conception des supports d’emballage pour éviter les déformations supplémentaires.
Pourquoi les vibrations basse fréquence sont-elles plus nocives que les chocs ponctuels ?
Les vibrations harmoniques entre 5 et 15 Hz créent des phénomènes de résonance qui amplifient les mouvements relatifs entre les pièces et leur calage. Ces oscillations répétées sur des milliers de cycles génèrent des micro-rayures par abrasion progressive, alors qu’un choc ponctuel bien amorti ne produit qu’une marque localisée facilement évitable avec un calage adapté.
Comment calculer le nombre de sachets dessiccants nécessaires pour un conteneur maritime ?
Le calcul repose sur le volume du conteneur, la durée du transit et les variations thermiques attendues. Pour un conteneur de 33m³ avec 30 jours de transit et des écarts de 20°C, il faut environ 10kg de gel de silice répartis en sachets de 1kg. Cette quantité absorbe l’humidité générée par la condensation lors des cycles jour-nuit et protège les pièces de la corrosion flash.
